鋒瑞熱能熄火報警控制箱、熄火保護報警裝置

FRRNBH-102A防爆熄火保護報警控制箱，用于各種燃?xì)?、燃油燃燒器、烤包器的火焰檢測及熄火報警。該檢測器只對燃料燃燒時產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，靈敏度高，抗干擾性強，廣泛應用于石化、冶金、煤化工、陶瓷、環保能源等行業的火焰監測報警系統中。

鋒瑞熱能熄火保護報警裝置能快速診斷燃燒系統出現的異常，監測燃燒系統的正常運行，在系統出現非正常熄火時，可以提供蜂鳴報警及聲光報警，其中聲光報警可以達到80分貝以上?？梢员ＷC在嘈雜的環境中及時對異常進行處理。

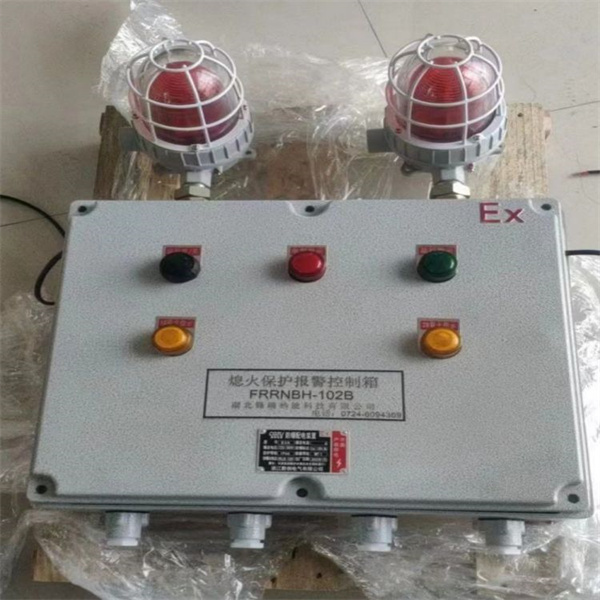

根據實際需要，此設備還可以衍生雙通道，多通道形式，最大限度減少安裝空間的占用。能有效對多個火點進行持續不間斷的監測。

防爆箱內裝有FRZJ-102紫外線火焰檢測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。電器元件均采用國內知名品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃?xì)怆姶砰y，保證系統安全，并可將著火、熄火信號以開關量和模擬量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

FRRNBH-102A技術參數：

1、工作電源：AC220V  50/60Hz

2、功    耗：100W

3、火焰響應時間：見火響應≤1s   熄火響應1～3秒

4、檢測距離：最大可達6米，最佳距離≤2米

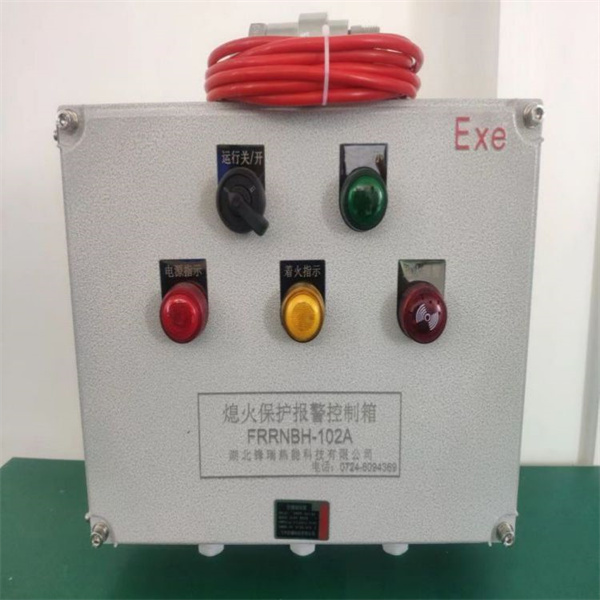

5、面板顯示：

①防爆箱通電，合上斷路器，電源指示燈（紅色）亮

②運行旋鈕開，運行指示燈（綠色）亮

③見火響應時，著火指示燈（黃色）亮

④熄火響應時，著火指示燈（黃色）滅，聲光報警燈（紅色）報警

6、輸出：

①實時火焰信號繼電器一對常閉、常開無源觸點，容量220VAC·5A

見火響應時常閉觸點斷開，常開觸點閉合

熄火響應時常閉觸點閉合，常開觸點斷開

②燃料電磁閥電源： AC220V  容量5A

③遠程報警電源： AC220V

④火焰電流信號：4～20mA

⑤使用環境溫度：檢測器器及UV探頭：－20℃～80℃

8、箱體材質：鑄鋁

9、外形尺寸：400×300×200（mm）

10、防爆等級:ExdIIBT6

11、安裝尺寸：探頭安裝螺紋M20*1.5 （預留G1?外螺紋的防爆撓性軟管接口）

12、火焰檢測：UV探頭（防爆型）
